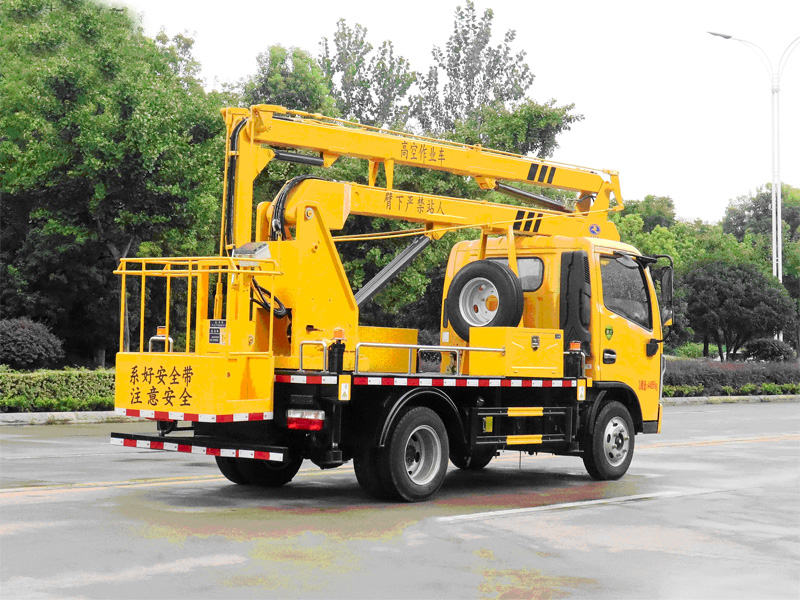

东风13.5米蓝牌折叠臂高空作业车
所属栏目：折臂高空作业车
联系人：黄经理 联系电话：187-7138-8660
地址：湖北省随州市南郊平原岗程力汽车工业园
超长质保
专业团队
全程监督
合作共赢
来电咨询，优惠多多！

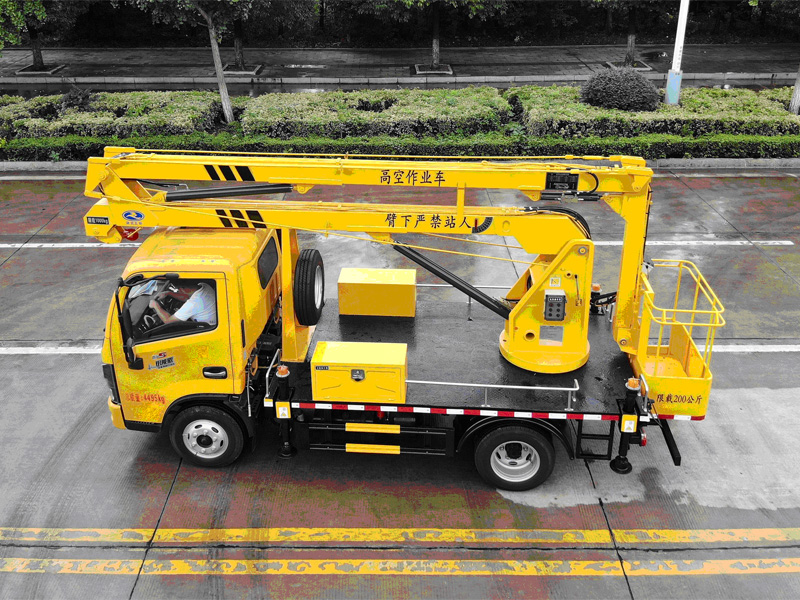

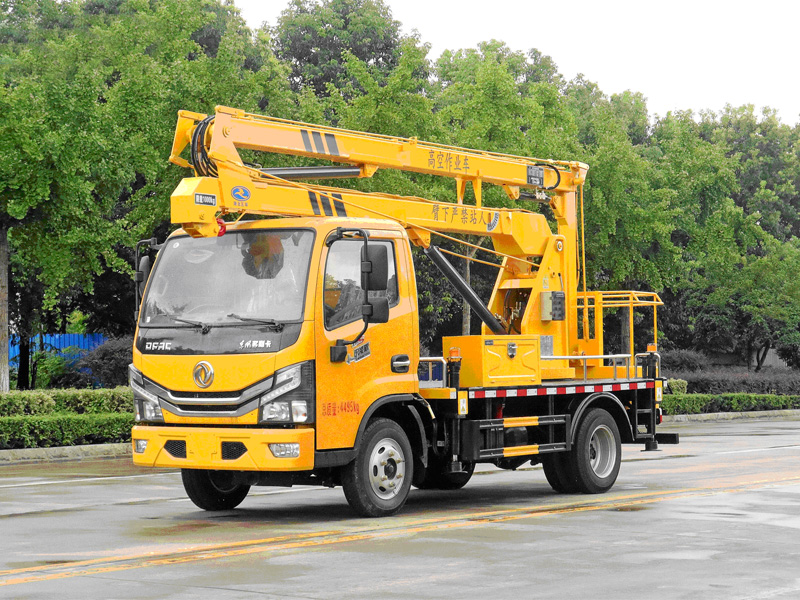

全方位高清图展示
具体参数
一、产品特点：
l 工作斗采用机械自平衡设计，其作用是工作时工作斗始终处于平衡状态。
l 主要配套液压、电器件、平衡阀、**器等均为品牌件。
l 支腿可同时或单独调节，可根据作业地面环境单独调节每个支腿，即使地面凹凸不平，也能使整车调整到水平状态。
l 上下两套操作系统，在工作斗上和转台上均可完成各种作业动作。
l 支腿采用前、后H型支腿，受力面更大、稳定性更高；支腿装有支腿报闪灯，用于作业时支腿示廓、发出光报**信号。
l 四个垂直支腿油缸都装有双向液压锁，其作用是油缸到达所需位置后，将油缸锁住不动，以防造成事故。工作臂油缸上装有双向平衡阀，使工作臂运行更平稳。
l 工作转台液压 360 度全回转，实现工作状态全方位(减速机可调节)。
二、产品重要配置及结构分解：
|
序号 |
名称 |
图片 |
功能 |
|
1 |

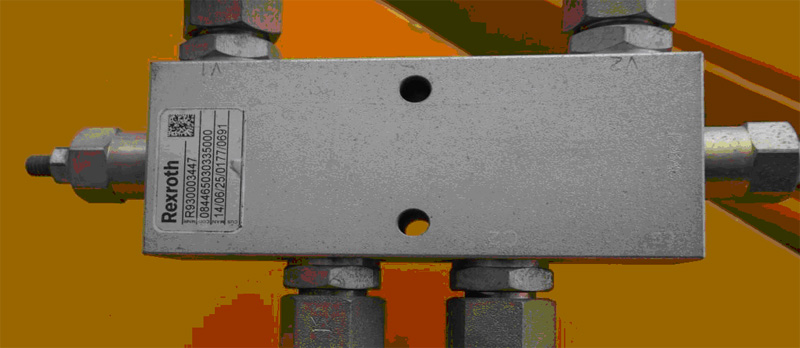

平衡阀 |
|
扬州中梅品牌平衡阀，与杭州爱知，海伦哲同级别 |
|
2 |

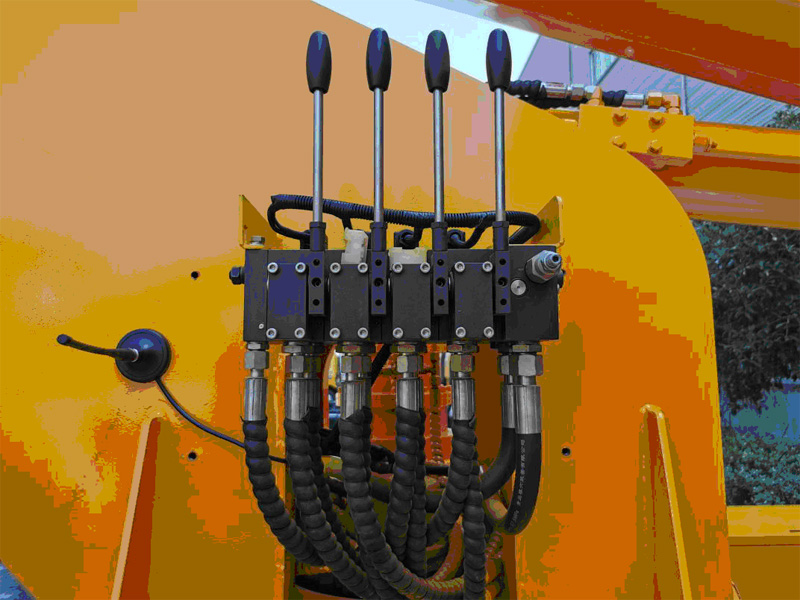

多路阀 |
|
扬州中梅品牌多路阀，结构紧凑，管路简单，压力损失小，**流量80L/min,**压力32bar |
|
3 |

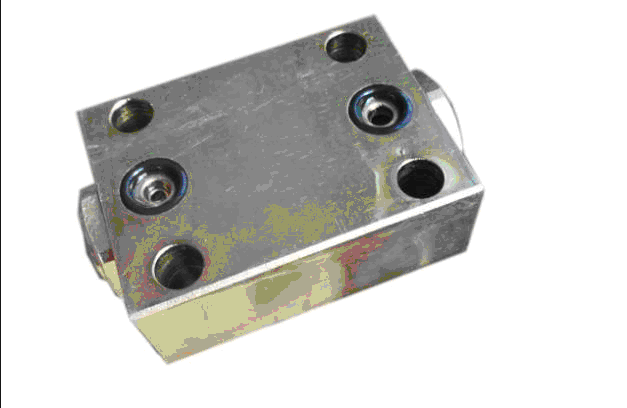

液压锁 |
|
扬州中梅液压锁，流量40L/min,有效防止液压回路漏油，防止液压缸误动作 |
|
4 |

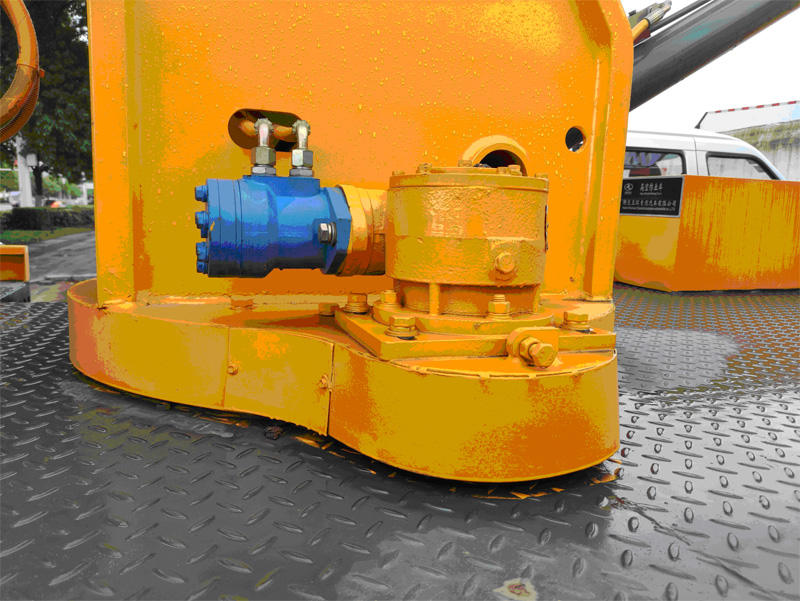

减速机 |
|
亿丰牌蜗轮蜗杆减速机， 单级速比大，噪音低， 振动小 |
|
5 |

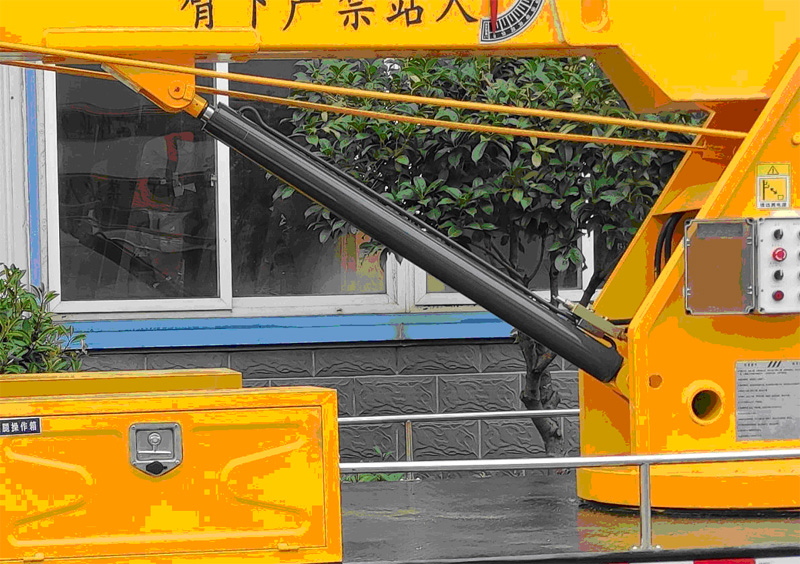

液压油缸 |
|
宁波海普瑞斯品牌油缸，结构紧凑，运行平稳 |
|
6 |

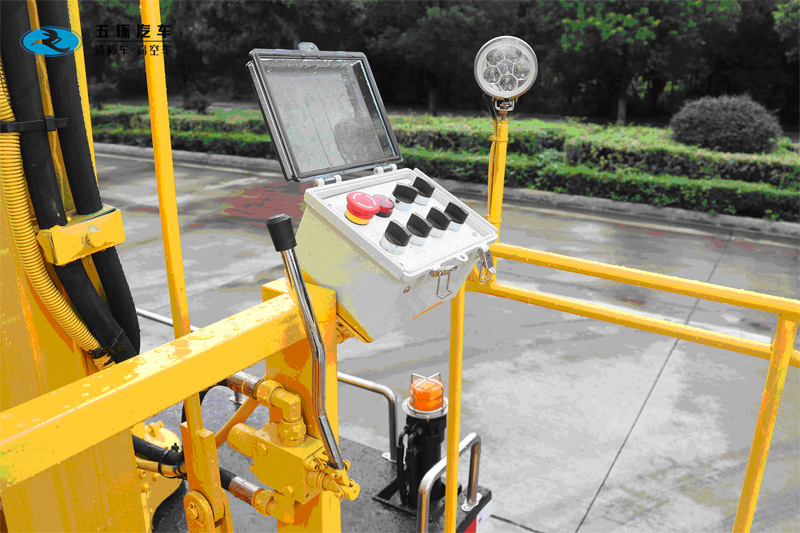

工作斗 |
|
工作斗加大加高，尺寸：1100长*680宽*1100高，采用机械自平衡设计，工作时工作斗始终处平衡状态 |
|
7 |

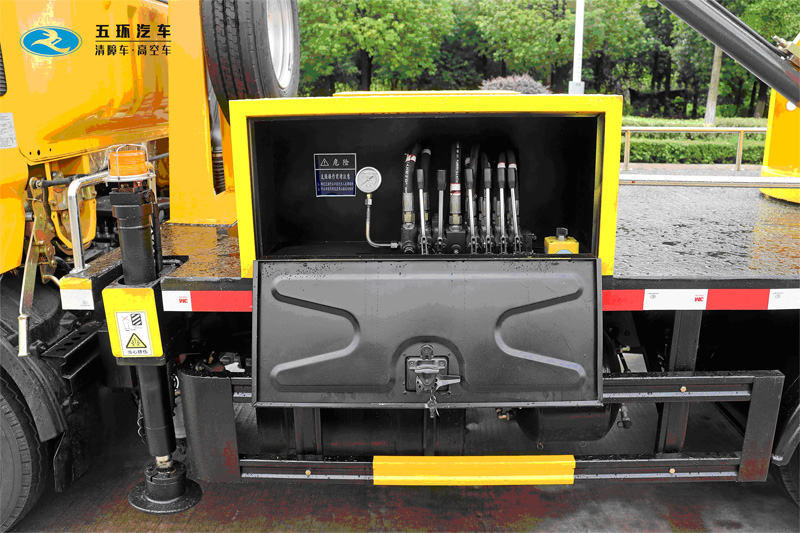

工具箱 |
|
花纹防滑走台板，钢制工具箱，不锈钢围栏，更美观，不易生锈。 |
|
8 |

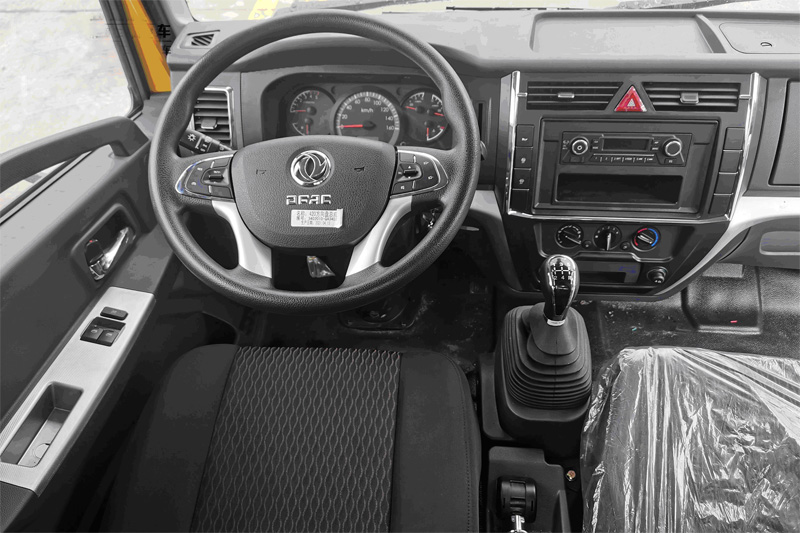

驾驶室 |
|
东风D5单排驾驶室，全柴115匹马力发动机，多功能方向盘，空调，ABS，电动门窗 |
|
9 |

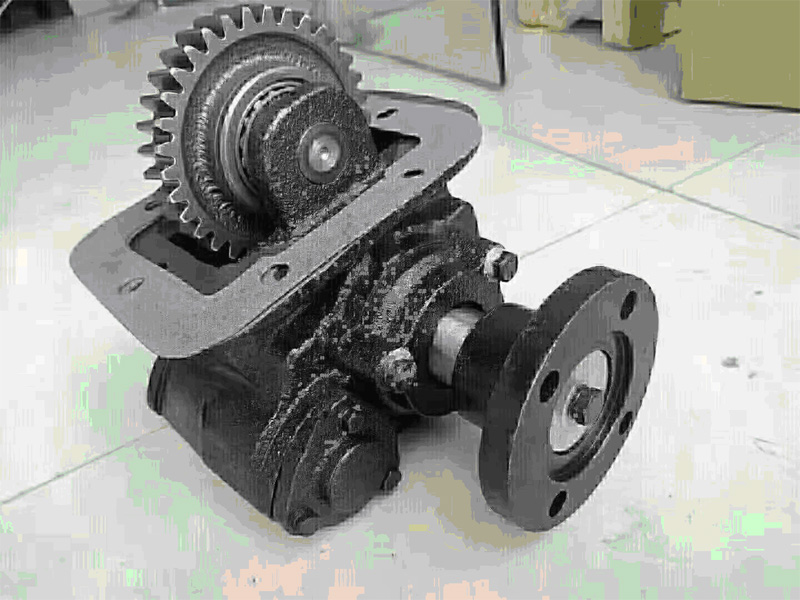

取力器 |
|
浙江嘉善品牌取力器，传动效率高，有效减少发动机在传动过程中的动力损失 |
|
10 |

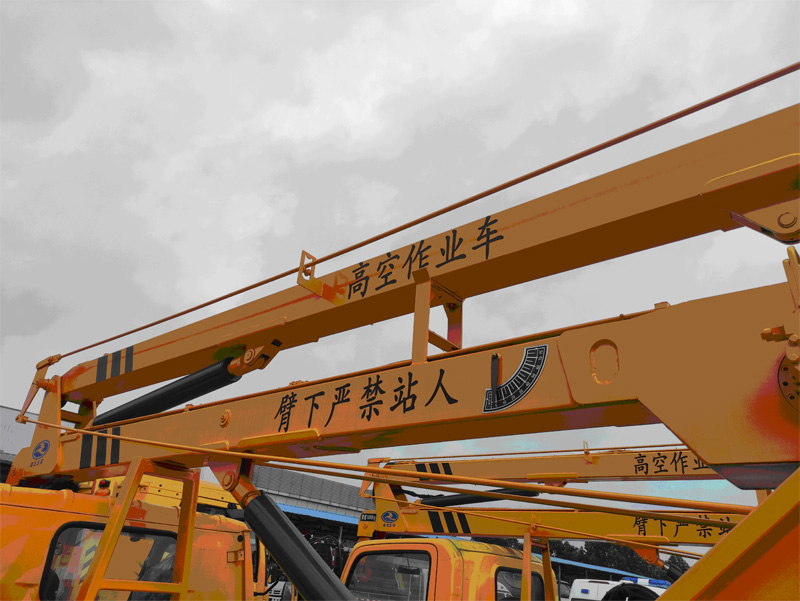

作业臂 |
|
三节折叠臂，材质均为Q345型钢材，韧性好强度高，工作臂可360度回转 |
|
11 |

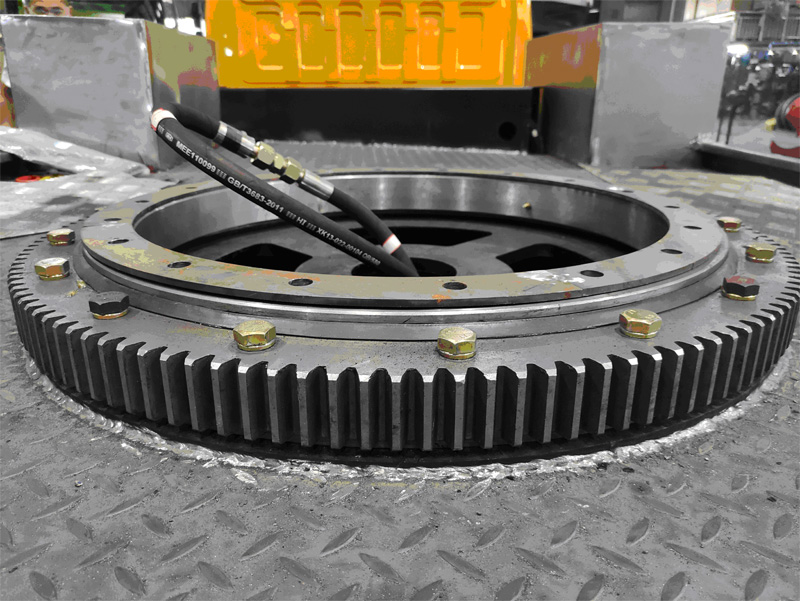

回转支撑 |
|
烟台斗一品牌回转支撑，可以同时承受较大的轴向、径向负荷 |
三、主要技术参数：
|
序号 |
名称 |
型号、规格 |
|
1 |
整车名称 |
高空作业车 |
|
2 |
产品型号 |
HCQ5040JGKEQ6 |
|
3 |
底盘型号 |
EQ1041S3CDF |
|
4 |
整车尺寸 |
5998×2000×2950 |
|
5 |
总质量 |
4495kg |
|
6 |
整备质量 |
4350kg |
|
7 |
发动机 |
Q23-115E60 115马力 |
|
8 |
轴距 |
2950mm |
|
9 |
**作业高度 |
13.5米 |
|
11 |
作**要技术参数 |
平台离地高度≥10.8m 平台**作业幅度≥6m 平台**作业高度时作业幅度≥2.5m 平台**作业幅度时作业高度≥7m 工作斗额定载荷200kg |
|
支腿 |
方式：H型支腿 数量：4支 操控：单独可调也可联动。 横向跨距：2700mm 纵向跨剧：2900mm |
|
|
吊钩 |
**起吊重量≤1000kg，安全值800kg。 **起吊高度7.5m |
|
|
主操作 |
操作位置：转台、工作斗双工作位操作。 操控形式：电液**。 |
|
|
12 |
围板及走台板 |
不锈钢围栏、花纹防滑走台板 |
|
13 |
臂架结构形式 |
三节折叠臂 |
|
14 |
回转装置 |
双向360连续回转 |
|
15 |
环保/免征 |
有/有 |
